技术规格

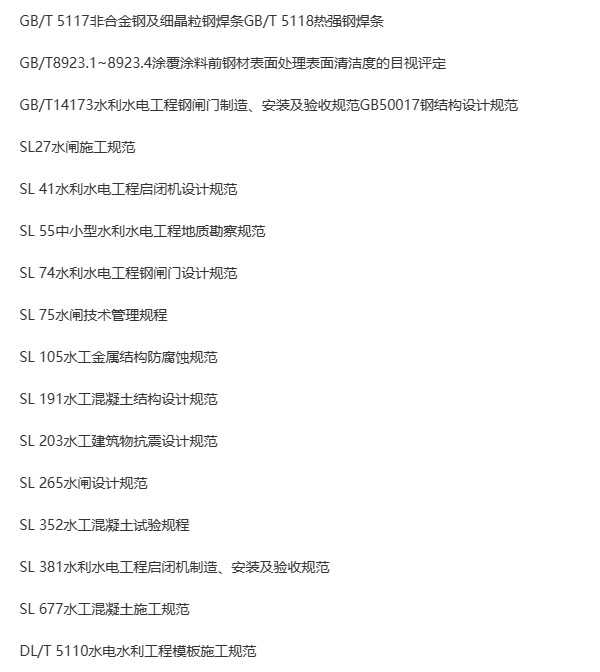

双支点水利自控翻板闸门技术规范《SL735》引用规范大全
GB/T 5117 非合金钢及细晶粒钢焊条
GB/T 5118 热强钢焊条
GB/T 8923.1~8923.4 涂覆涂料前钢材表面处理 表面清洁度的目视评定
GB/T 14173 水利水电工程钢闸门制造、安装及验收规范
GB 50017 钢结构设计规范
SL 27 水闸施工规范
SL 41 水利水电工程启闭机设计规范
SL 55 中小型水利水电工程地质勘察规范
SL 74 水利水电工程钢闸门设计规范
SL 75 水闸技术管理规程
SL 105 水工金属结构防腐蚀规范
SL 191 水工混凝土结构设计规范
SL 203 水工建筑物抗震设计规范
SL 265 水闸设计规范
SL 352 水工混凝土试验规程
SL 381 水利水电工程启闭机制造、安装及验收规范
SL 677 水工混凝土施工规范
DL/T 5110 水电水利工程模板施工规范
产品介绍
双支点水利自控翻板闸门是水利自控翻板闸门的另外一种结构形式，其支撑结构与连杆滚轮式的核心区别的是取消了连杆结构，新增动滑轮与导轨组件，其余结构组成及工作原理与连杆滚轮式基本一致，均依托挡水板自身重力与水压平衡的原理，实现闸门的自动开启与关闭，无需额外动力驱动，兼具实用性与经济性，同时在景观呈现上具备突出优势，适配各类水利景观工程打造。

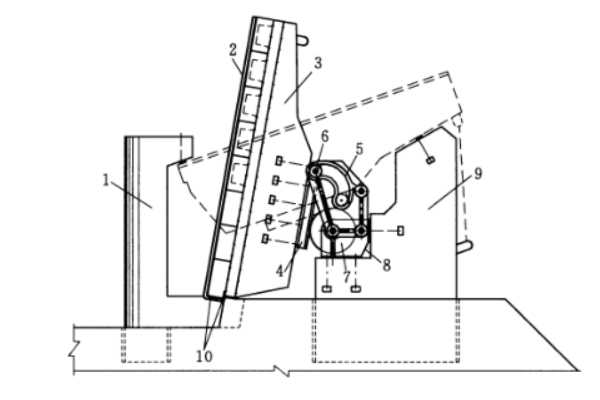

一、双支点水利自控翻板闸门结构图组件
双支点水利自控翻板闸门的结构设计科学合理，各组件协同工作，保障闸门运行稳定、止水效果优良，具体组件及图解说明如下：
图解说明：1-限位墩；2-面板；3一支腿；4一直轨；5一导轨；6-动滑轮；7-定滑轮；8-轮座；9-支墩；10-止水。
各组件功能简介：限位墩用于限制闸门开启幅度，避免过度翻转损坏构件；面板作为挡水核心部件，采用优选钢材制作，防水耐腐蚀；支腿与支墩配合，为闸门提供稳固支撑；直轨与导轨引导动滑轮顺畅滑动，保障闸门启闭灵活；动滑轮与定滑轮协同作用，优化启闭受力，降低运行阻力；止水组件采用优选橡胶材质，确保闸门关闭后无渗漏，保障挡水效果。
二、双支点水利自控翻板闸门安装要点
为确保闸门安装质量，保障其长期稳定运行，安装过程需严格遵循以下要点，全程把控每一个环节的施工标准：
1、在翻板闸门安装前应对所有闸门构件进行检查，如发现构件尺寸偏差、材质不合格、表面破损等问题，应予返工重新制作，严禁不合格构件投入安装。所有构件需严格按照总装图纸要求进行安装，确保构件衔接准确。钢构件出厂前须进行预组装，检查构件组装后运转是否顺畅，若出现运转卡顿、异响等情况，需及时分析原因并妥善处理，合格后方可出厂运输。
2、支墩和止水埋件安装前，需对止水埋件的尺寸、位置进行复查，经检查不符合设计标准的止水埋件应及时校正；二期混凝土的结合面需进行凿毛处理，清除预留槽中的杂物、浮浆，确保混凝土结合紧密。支墩和止水埋件安装后需准确定位，采取加固措施防止偏移，检查合格后宜立即浇筑二期混凝土，其强度等级和耐久性不得低于堰体混凝土的标准，保障结构稳定性。
3、面板拼装完成后，安装止水橡胶的部位需进行找平抹浆处理，待砂浆养护至规定强度后，方可安装止水橡胶，避免因基面不平整导致止水失效。
4、支腿、支墩安装高程允许偏差应小于2mm，平面尺寸允许偏差应小于2mm，确保支撑结构正常，避免因安装偏差影响闸门运行。
5、轮座、铰座安装高程允许偏差应小于1mm，支铰同轴度允许偏差应小于1mm，保障动滑轮、定滑轮及闸门的运行轨迹准确，减少磨损，延长使用寿命。
6、闸门止水埋件安装平整度允许偏差应小于2mm，安装后需用加固钢筋固定牢固，防止浇筑混凝土时发生位移，确保止水效果。
7、翻板闸门安装止水橡胶后应进行闭门自检，每扇闸门需人工启闭一次，检查门顶迎水面是否成一条直线，闸门间隙是否均匀，止水橡胶是否顺直、贴合紧密且不透光，若发现问题及时调整。
8、分阶段安装的翻板闸门，应对已安装完成的闸门拉至全开状态并锁定，防止后续施工过程中闸门意外翻转，保障施工安全。
9、翻板闸门初次关闸蓄水时，需深度检查面板拼缝、栓孔、止水橡胶的止水效果。当闸门承受设计水压力时，对漏水流量达到0.15L/(s·m)的漏水点，需做好清晰标记，并及时采取补焊、更换止水橡胶等补救措施，确保止水达标。

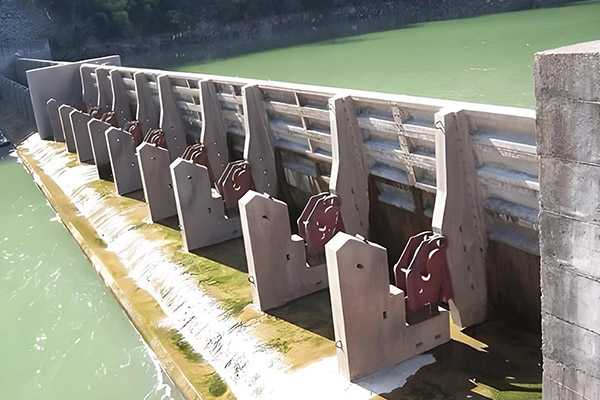

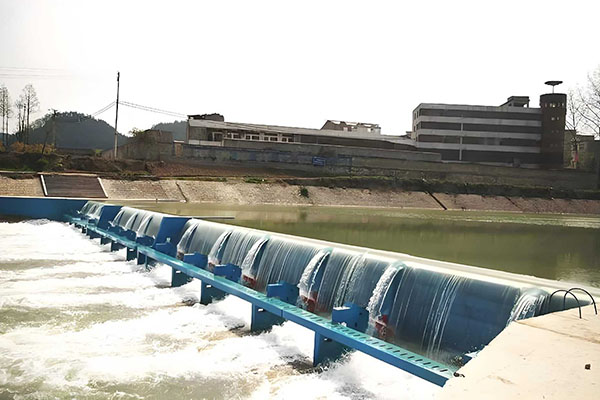

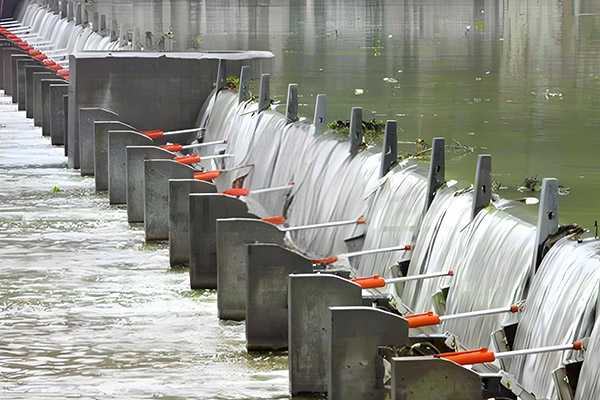

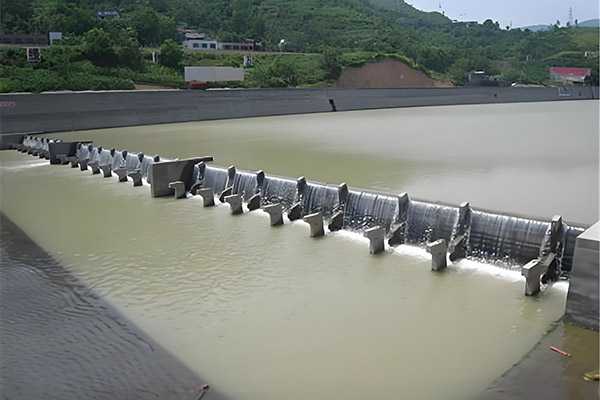

三、双支点水利自控翻板闸门景观效果图
双支点水利自控翻板闸门不仅具备优良的水利功能，更在景观设计上兼顾美观与实用性，适配各类水利工程的景观打造需求，以下结合景观效果图及实际应用场景，详细介绍其景观优势：
（一）景观效果图核心呈现
景观效果图以实际工程场景为依托，清晰呈现双支点水利自控翻板闸门与周边环境的融合效果：闸门面板采用简洁流畅的线条设计，表面经防腐处理后呈现均匀质感，可根据工程整体风格定制颜色（如浅灰色、深灰色等工业风色调，或贴合自然的浅褐色），与河道、水库、景观渠的自然环境和谐共生；闸门启闭过程平稳流畅，开启时面板缓缓翻转，与水流形成自然呼应，闭合时与堰体无缝衔接，整体造型简洁大气，无多余冗余结构，避免破坏周边景观的整体性。
效果图中可清晰看到，闸门与周边绿植、步道、亲水平台搭配协调，既能满足挡水、泄洪等核心水利需求，又能作为水利景观的核心节点，提升工程的观赏性。同时，闸门的导轨、支墩等构件设计紧凑，经过优化处理后，不会显得突兀，反而与周边景观形成互补，打造出“水利+景观”的***效果。
（二）核心景观优势
1、造型简洁美观，适配多元场景：相较于传统闸门，双支点水利自控翻板闸门取消了连杆结构，整体造型更简洁流畅，无复杂突出构件，可适配城市景观渠、乡村河道、水库景观区、湿地公园等多种场景，既能满足水利工程的功能性需求，又能融入景观设计，提升整体视觉效果。
2.、启闭动态景观，丰富视觉体验：闸门依托水力自动启闭，开启时，挡水面板随水流缓缓翻转，形成自然的水流景观，闭合时与堰体形成平整的挡水面，与周边水体、绿植相互映衬，静态与动态景观结合，丰富了水利工程的视觉层次，成为景观区的亮点之一。
3、材质环保耐用，景观长效性强：闸门构件采用防腐钢材制作，表面经专业防腐处理，抗腐蚀、***，可长期适应户外水环境，不易褪色、变形，无需频繁维护，既能保障水利功能的长期稳定，也能维持景观效果的**性，避免因构件损坏影响整体景观。
4、定制化适配，贴合景观设计：可根据工程的景观定位，定制闸门的颜色、面板造型、尺寸规格，同时可配合亲水平台、灯光设施等，打造夜间景观效果，让闸门在夜间也能呈现良好的视觉体验，进一步提升水利工程的景观价值。
（三）景观应用价值
双支点水利自控翻板闸门将水利功能与景观价值结合，不仅解决了河道挡水、泄洪、蓄水等实际问题，还能助力打造生态水利景观，提升区域人居环境质量。在城市景观渠工程中，闸门可作为景观节点，搭配绿植、喷泉等设施，打造休闲观光场景；在乡村河道整治中，闸门可融入乡村自然风貌，助力美丽乡村建设；在水库、湿地公园等场景中，闸门可与自然景观无缝衔接，打造生态、美观、实用的水利景观带，实现“水利惠民、景观添彩”的双重目标。
四、产品核心优势总结
1、结构优化，运行稳定：取消连杆结构，新增动滑轮与导轨，启闭更灵活，受力更合理，运行过程平稳无卡顿、无异响，适应不同水位变化，保障长期稳定运行。
2、自动启闭，节能效率高：依托挡水板自身重力与水压平衡原理自动启闭，无需额外动力设备，节省能源消耗，降低运行及维护成本。
3、止水优良，防渗性强：采用止水橡胶组件，配合优良的安装工艺，止水效果达标，可有效避免漏水问题，保障挡水、蓄水效果。
4、景观适配，颜值出众：造型简洁流畅，可定制化设计，适配多元景观场景，兼顾实用性与观赏性，提升水利工程的景观价值。
5、安装便捷，维护简单：构件标准化生产，安装流程规范，后期维护只需定期检查止水橡胶、滑轮等易损部件，维护成本低，操作便捷。
五、适用场景
双支点水利自控翻板闸门广泛应用于各类水利工程，尤其适合对景观效果有要求的场景，主要包括：城市景观渠、乡村河道整治、中小型水库、湿地公园、人工湖、灌溉渠道、防洪排涝工程等，可根据不同场景的水位、流量需求，定制相应的尺寸规格，满足多样化的水利及景观需求。
